導熱金剛石同大尺寸芯片的低溫?zé)Y(jié)銀連接工藝
發布時間：2024-03-09
發布時間：975
發布時間：
引 言
近十幾年電子通訊行業飛速發展，小型化?集成化已成為未來許多高密度?高功率?以及高性能芯片領域未來發展的必然趨勢，但隨之而來的便是由于發熱造成的芯片損壞?設備失效等問題[1?2]，因此對于為電子元件提供連接?阻隔?散熱?機械支撐和物理保護的電子封裝工藝提出了嚴峻考驗[3]?電子封裝工藝涉及從半導體晶圓的級封裝開始到更別的封裝，例如芯片與芯片?芯片與基板以及基板與基板之間的封裝都會逐級引入界面層，阻礙熱量的傳播[4]?
相比傳統封裝材料(如焊料合金[5]和導電膠黏劑[6])依賴于焊料合金的熔化和凝固，納米/微米級銀漿具有低的燒結溫度(<300 ℃)?燒結后具有高熔點(960 ℃)?高電導率(4.1×107S/m)以及高熱導率(>200 W/m·K)等許多潛在優勢[7]，因此在國內外已被廣泛應用于電子封裝領域，展現出許多潛在優勢[7]?同時，由于金剛石具有高導熱?耐高溫?抗腐蝕?抗輻照等優異性能，在高頻和大功率微電子等領域都有著重要的應用前景?但如何將高導熱金剛石應用于電子封裝領域仍存在諸多問題:由于金剛石硬度高?加工難?易造成基板粗糙和變形，以及大多數金屬或合金都難有效潤濕金剛石表面，且在燒結過程中有機物的揮發和界面分子中粘合劑分子燒盡困難等，以往的燒結銀漿大多數情況下僅適用于 4 mm×4mm 或更小尺寸的界面燒結[8?9]，因此通過銀燒結對金剛石進行大面積界面的互連具有一定挑戰性?本文通過一種微米級銀漿實現了連接大面積(>100 mm2)半導體硅片和金剛石的低溫低壓燒結技術?采用 Ti/Au 薄膜對金剛石和硅表面金屬化處理，增強界面處原子擴散，并改進工藝流程利用商用燒結銀膏在 200 ℃下低溫?zé)Y(jié)?通過超聲波掃描顯微鏡和電子顯微鏡對結合層進行分析，觀察到結合均勻的燒結界面，對大尺寸高溫電子器件散熱方面具有重要應用價值?1、實驗過程

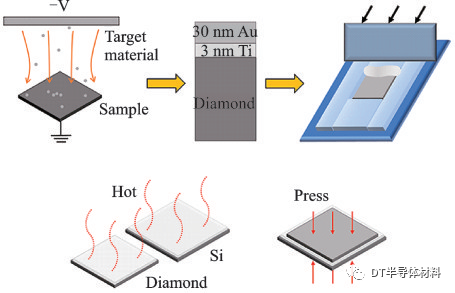

本實驗所采用的 10×10 mm 多晶金剛石為實驗室通過化學氣相沉積法生長獲得，經過研磨拋光后表面粗糙度小于10 nm? 燒結銀漿型號為ASP295?09P9，購買于 Heraeus 公司?首先對金剛石及硅基片在丙酮和去離子水中分別超聲清洗 5min 以去除表面污染物?在實驗中發現直接通過銀漿燒結連接金剛石?硅后，銀層同基材表面結合性較差?為了改善基材和銀漿的燒結效果，通過磁控濺射技術分別在金剛石和硅表面鍍覆 3 nm Ti 及 30nm Au，然后可控地通過模板印刷涂覆一定厚度銀漿(20~70 μm)，并在 160 ℃下進行預烘干后加壓貼合并快速升溫形成燒結，實驗步驟如圖 1 所示?2、 結果與討論
2.1 銀漿燒結工藝及表征

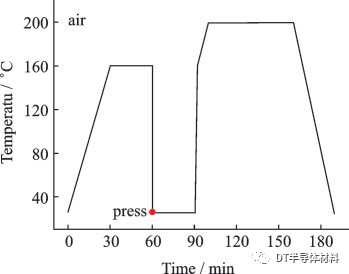

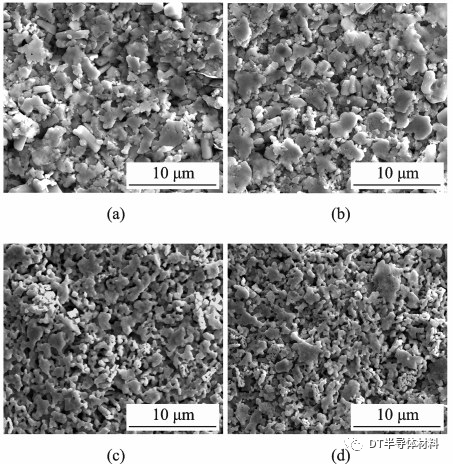

燒結銀膏中通常含有有機包覆層的納/微米銀顆粒和有機溶劑，實驗中發現，如果烘干不足會導致樣品中心或底層溶劑殘留，在后續壓合迅速升溫?zé)Y(jié)過程中殘留溶劑難以揮發，會產生沸騰形成河流狀微裂紋[10]，或者不完全分解形成焦黃色殘留物?但如果烘干時間較長則不利于緊密貼合，在結合面出現局部分層現象，或需要更大的壓力?本文通過大量實驗確定燒結工藝，最終確定的工藝條件曲線如圖 2 所示，在升溫至 160 ℃并保溫 30 min 后將樣品取出，并在 50 kPa 下壓合 30 min 后迅速升溫至 200 ℃燒結?圖 3 為不同燒結階段銀漿的掃描電子顯微鏡圖?圖 3(a，b)展現了在烘干階段銀漿的形貌圖，可看到尺寸為 0.2~5.0 μm 的片狀銀粒均勻分散在基體中，隨著溶劑的揮發，銀顆粒開始重新排列并彼此之間逐漸形成接觸?圖 3(c)為在 200 ℃燒結 30min 后的銀漿形貌，此階段 Ag 顆粒彼此之間的接觸點將逐漸通過原子擴散形成連接[11]?圖 3(d)展示了燒結后的銀漿形貌，可看到通過燒結后銀粒的形貌發生了變化，并呈現致密化趨勢，通常需要在燒結過程中加至 5 MPa 以上的壓力來提高這種致密化的程度，以有效提高界面處熱傳導?
圖 3 不同階段銀漿掃描電子顯微鏡圖：（a）30 min 升溫至
160 ℃；（b）繼續 160 ℃保溫 30 min；（c）200 ℃燒結 30
min；（d）燒結結束后
2.2 結合面微觀組織觀察和成分分析
對金剛石?硅的結合面微觀形貌進行觀察分析，圖 4 為材料結合面截面的掃描電子顯微鏡圖?圖 4(a)為燒結后截面的掃描電子顯微鏡圖，可看到金剛石和硅芯片之間形成了良好的結合界面，結合層總厚約 20 μm，并未發現銀在界面處的分層，表明通過印刷雙面涂覆較薄的銀膠層，并在預烘干后施加低壓輔助燒結可避免結合面出現分層?空洞等問題?通過 ImageJ圖像處理軟件對結合界面進行處理，得到較低的界面空隙率，約為 9.88%，如圖 4(b)所示?
圖 4 （a）結合界面處掃描電子顯微鏡圖；（b）ImageJ 圖像
處理計算孔隙率

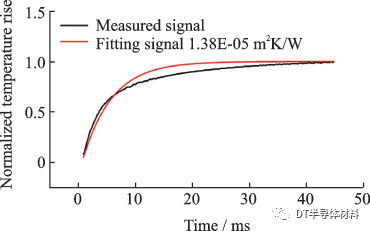

本文還對樣品進行了中間層等效熱阻值的測試?計算和分析，等效熱阻擬合曲線如圖 5 所示，黑線為實驗中探測器所測量出的信號，可以認為等價于樣品表面的溫升(主要考慮溫升變化隨時間關系)?在已知樣品尺寸?兩側材料熱擴散系數?熱容和密度以及待測結合材料的熱容和密度等性質的情況下，測量系統用激光對硅片表面進行加熱，利用紅外探測器檢測金剛石表面溫度偏移，并通過瞬態傳熱方程計算出中間層的熱擴散系數，最后利用下面兩個公式計算出結合材料的熱導率和熱阻:
其中，λ為導熱系數，單位 W/m·K;ρ為材料密度，單位 kg/m3;CP 為比熱容，單位 J/kg·K;D 為熱擴散系數，單位 m2/s;d 為材料厚度，單位m;R 為熱阻值，單位 m2·K/W?
圖 5 燒結銀層等效熱阻擬合曲線
最終金剛石?銀?硅三層模型所擬合出的中間層等效熱阻約為 1.38×10-5m2·K/W，如圖 5 中紅色曲線所示?雖然通過該工藝可燒結大尺寸金剛石?硅等材料，并顯著減少結合面處的空洞?分層等現象，但后續仍需提高致密化趨勢 ，以便顯著降低熱阻值?圖6 展示了結合后的 10×10mm 金剛石?硅的超聲波掃描圖，可看到通過該工藝實現了大尺寸芯片同高導熱金剛石的良好結合，結合均勻無明顯缺陷，整體效果優良?但目前對于銀顆粒燒結致密化問題，還只能通過提高燒結壓力?溫度及延長燒結時間等手段來控制，這不僅增加了工藝成本，同時也可能對芯片本身造成損壞?
圖 6 金剛石-硅結合層掃描聲學顯微鏡圖3 、結論
對金剛石和硅表面金屬化后，采用雙面印刷工藝涂覆銀膠，并控制在 160 ℃下預烘干后施加低壓使其保持貼合 30min，然后轉入 200 ℃下進行燒結，實現了大尺寸芯片和高導熱金剛石(10×10mm)的良好結合效果，整個結合層無明顯的缺陷?在該方法基礎上可改進開發高導熱金剛石的散熱應用，有望解決目前高功率芯片及模塊的發熱高?散熱難等問題?
